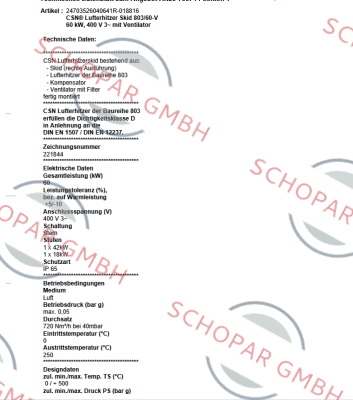

803/60-V / 24703526040641R-018816 - Schniewindt

24703526040641R-018816
CSN® Lufterhitzer Skid 803/60-V
60 kW, 400 V 3~ mit Ventilator

Technische Daten:
*****************************************
CSN Lufterhitzerskid bestehend aus:
- Skid (rechte Ausführung)
- Lufterhitzer der Baureihe 803
- Kompensator
- Ventilator mit Filter
fertig montiert
*****************************************
CSN Lufterhitzer der Baureihe 803
erfüllen die Dichtigkeitsklasse D
in Anlehnung an die
DIN EN 1507 / DIN EN 12237.
*****************************************
Zeichnungsnummer
221844
*****************************************
Elektrische Daten
Gesamtleistung (kW)
60
Leistungstoleranz (%),
bez. auf Warmleistung
+5/-10
Anschlussspannung (V)
400 V 3~
Schaltung
Stern
Stufen
1 x 42kW
1 x 18kW
Schutzart
IP 65
*****************************************
Betriebsbedingungen
Medium
Luft
Betriebsdruck (bar g)
max. 0,05
Durchsatz
720 Nm³/h bei 40mbar
Eintrittstemperatur (°C)
0
Austrittstemperatur (°C)
250
*****************************************
Designdaten
zul. min./max. Temp. TS (°C)
0 / + 500
zul. min./max. Druck PS (bar g)

0 / 0,05
*****************************************
Heizelement
Rohrheizkörper
Anzahl Heizelemente
30
Durchmesser (mm)
11,5
Verschlussart
GISO-G
Material der Heizelemente
1.4828
Länge Heizelemente (mm)
~ 2600
unbeheizte Länge (mm)
280
Oberflächenbelastung (W/cm²)
2,75
Kühlstrecke
mit Kühlstrecke
Länge (mm)
200
Heizelemente verbindung
eingeschraubt
Gewindenippel
Edelstahl gelötet
*****************************************
Temperaturerfassung
2 Stk. Temperaturbegrenzer 230-650°C
230V~; 16A (Ø8 x 2000)
je Stufe 1 Stk. thermisch angebunden
*****************************************
mechanischer Aufbau
Querschnitt (B x H mm)
300 x 300
Länge (mm)
1300 (+ 194 Eintritt / 206 Austritt)
Eintrittsstutzen
pasnned für Kompensator
und Ventilator
Austrittsstutzen
8 Zoll; 150 lbs.
Werkstoff
1.4301
Distanzhalter
ohne
Kabelverschraubungen
Stk. M40, 1 Stk. M25, 2 Stk. M20
Anschlusskasten (B x H x T mm)
1200 x 350 x 170
Material / Farbe
1.4301
Sondtiges:
Typ: LM-Therm LH3002
(Art. Nr.: 230500LAL0F)
*****************************************

Dichtung
Dichtung nicht im Lieferumfang enthalten
Hinweis
- mit ca. 120mm Isolierung
Einfassung der Isolierung :
Aluminiumblech
- Inkl. Flanaschanschlüsse für
Druck- und Temepraturmessung
(Sensoren für Druck und Temperatur
nicht im Lieferumfang enthalten).
*****************************************
*****************************************
Mit Radialventilator Typ DMXE050
GR270; 3kW; 230 / 400V / IP55
gem. Datenblatt
fertig Montiert mit Schwingungsdämpfern
Am Ventilatoreintritt ist ein
Filter mit Abdeckung montiert.
*****************************************
zwischen Erhitzer und Ventilator
ist ein Gewebekompensator
montiert
*****************************************
Das ganze ist auf einem verzinkten
Stahlrahmen (2500 x 1100mm) mit
Trittgittern montiert.
*****************************************
